淄博恒固化工设备有限公司欢迎您的访问!
服务热线全国服务热线:

13853332990

产品展示

RPX-921耐磨颗粒胶

   详细介绍

    淄博恒固化工设备有限公司是专业生产RPX-921耐磨颗粒胶的山东知名RPX-921耐磨颗粒胶生产厂家,以真诚取信誉,以优惠的RPX-921耐磨颗粒胶价格,热情的服务,回报广大客户。本厂主要产品有:衬塑管道衬四氟管道等,产品畅销全国,深受用户好评。了解最新RPX-921耐磨颗粒胶价格可以拨打我们网站http://www.zbhenggu.com 上的联系方式咨询。

    RPX-921耐磨颗粒胶,由改性环氧树酯与陶瓷颗粒 等混合而成,用于设备耐磨部位的防护。 主要用于:

    保护表面免受严重的损坏 代替传统的焊接覆盖来修复损坏的金属表面 代替陶瓷砖和很容易脱落的橡胶衬里

    应用领域

    箱体和筒仓 风管 管道弯头 椎体 碎浆机 泥浆泵 溜槽 耐磨板 集尘器

    包装及涂抹

    建议涂抹厚度为3mm 5升桶装可涂抹1.5平方米

    提示:组分要提前混合和提前称重 桶内包装有搅拌和施工的说明及工具

    颜色:灰色

    性能及优点

    耐磨性好 延长易磨损的设备的使用寿命 降低热膨胀系数 延长设备寿命 耐腐蚀性好 覆盖大多数化学腐蚀 粘接力强 不易脱落 易操作 可以垂直涂抹 固化时间短 纯固体,无有害物质挥发 使用安全 凝固不收缩

技术数据
组合成分 双组份,改性环氧树脂和固化剂
增强材料 陶瓷颗粒的混合物 ,耐滑动严重磨损
密度   2.0×10 3 kg/m3
124磅/立方英尺
粘接强度 (ASTM D 4541) 238.9 kg/cm2 (23.5 MPa) 3,400 psi
抗压强度 (ASTM C 579) 620 kg/cm2 8,800 psi
抗拉强度 (ASTM C 307) 250 kg/cm2 (20.7 MPa) 3,500 psi
抗弯强度 (ASTM C 580) 370 kg/cm2 (37.9 MPa) 5,200 psi
抗冲击性 (ASTM D 2794) 6.8 N-m 60 in-lb.
邵氏硬度 (ASTM D 2240) 85
在21°C 涂抹厚度为6mm时的流挂性   无流挂
最高温度(根据环境) 潮湿环境
干燥环境
95°C
205°C
203°F
400°F
保质期(容器不开封) 2年(在室温10°C-32°C干燥环境中储存,密闭封装 )

    表面预处理

    适当的表面预处理对产品的长期使用非常重要。

    预处理的目的是去除钢板表面的氧化皮,使钢材裸露出母体金属。通常情况下,采用喷砂或喷丸处理。各种表面的光洁度达到Sa2 级。粗糙表面(大于75um-125um)使用砂轮机处理。

    混合

   为了便于混合和应用,温度应该控制在21-32℃(70-90℉)。每套产品都以一定的混合比例包装。如果需要混合其他比例或数量, 应该按照混合比例重新称重。

   混合比例 重量比 A : B 4 : 1

    当用工具混合时,将两种成分放到一个干净干燥、无孔表面(通常用的塑料)上。开始用工具混合时,用数字8的模式慢慢混合,周 期性的刮一下工具表面,确保没有没混合的残余物留在表面上。继续混合直到涂料充分混合,显示为同一颜色即没有其他色泽条纹。

    如果用电动工具混合,将两种组分放到容器里,在低速下混合直到同一颜色为止,为确保完全混合,最后手动按照前面叙述的方法混合。

    注:每次混合后,需在45分钟内使用。

    充分混合时间


  10°C 16°C 25°C 32°C
  50°F 60°F 77°F 90°F
10 kg (22 lbs) 45 min. 30 min. 20 min. 15 min.

    以上表格中时间,从RPX-921混合开始。

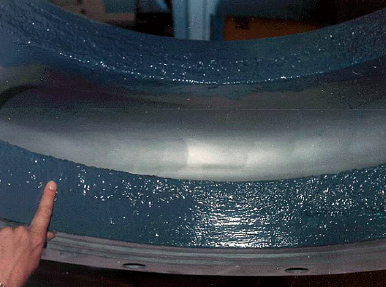

    应用

    RPX-921最小的涂覆厚度为3mm。最低施工温度是10℃(50℉)。在某些特定的应用场合,要求额外的支撑,在涂覆RPX-921 之前在金属基体上焊接金属网,更利于施工。

    用塑料工具或者泥刀,将涂料压到表面,一旦涂料涂到表面上,使用工具找平。

    在下面所描述的实干前,已涂覆RPX-921表面可以再涂覆任何RPX涂料。如果已经实干(如下面所描述),表面应该粗糙处理,并去 除灰尘或者其他污染物后再涂覆其它涂层。

    涂覆


厚度 重量 涂覆面积
3 mm 10 kg 1.7 m2

    实际应用工况下,RPX-921用量计算公式:

    用量(kg)=2.0×涂覆面积(m 2)×涂覆厚度(mm)

    固化时间


  16°C 25°C 32°C 43°C
  60°F 77°F 90°F 110°F
表干 1.5 hrs. 1 hrs. 45 min. 20 min.
实干 7 hrs. 4 hrs. 3 hrs. 80 min.
全固化 30 hrs. 24 hrs. 18 hrs. 10 hrs.

    为促进固化,允许涂料首先变得表干后,接着加热到70℃ 4小时

    清理

    用完之后立即用有机溶剂(丙酮,二甲苯,酒精和甲基酮)清除工具,一旦固化,涂料必须磨掉。

    安全

    在用任何产品之前,预览一下施工区域安全要求。

    保存寿命(未开封):2年 (在10℃至32℃,干燥、密封环境)

  • 上一篇:RPX-858固化后
